- 產品品牌 Norsat
- 產品型號 3200-BPF-1
- 產品描述
3200-BPF-1抗5G幹擾高頻頭 :該係列C波段鎖相環(PLL)低噪聲下變頻器(LNB)可以在不影響性能的前提下,可將5G幹擾信號降至-20 dBm。 3200-BPF-1款高性能LNB與No...
產品介紹

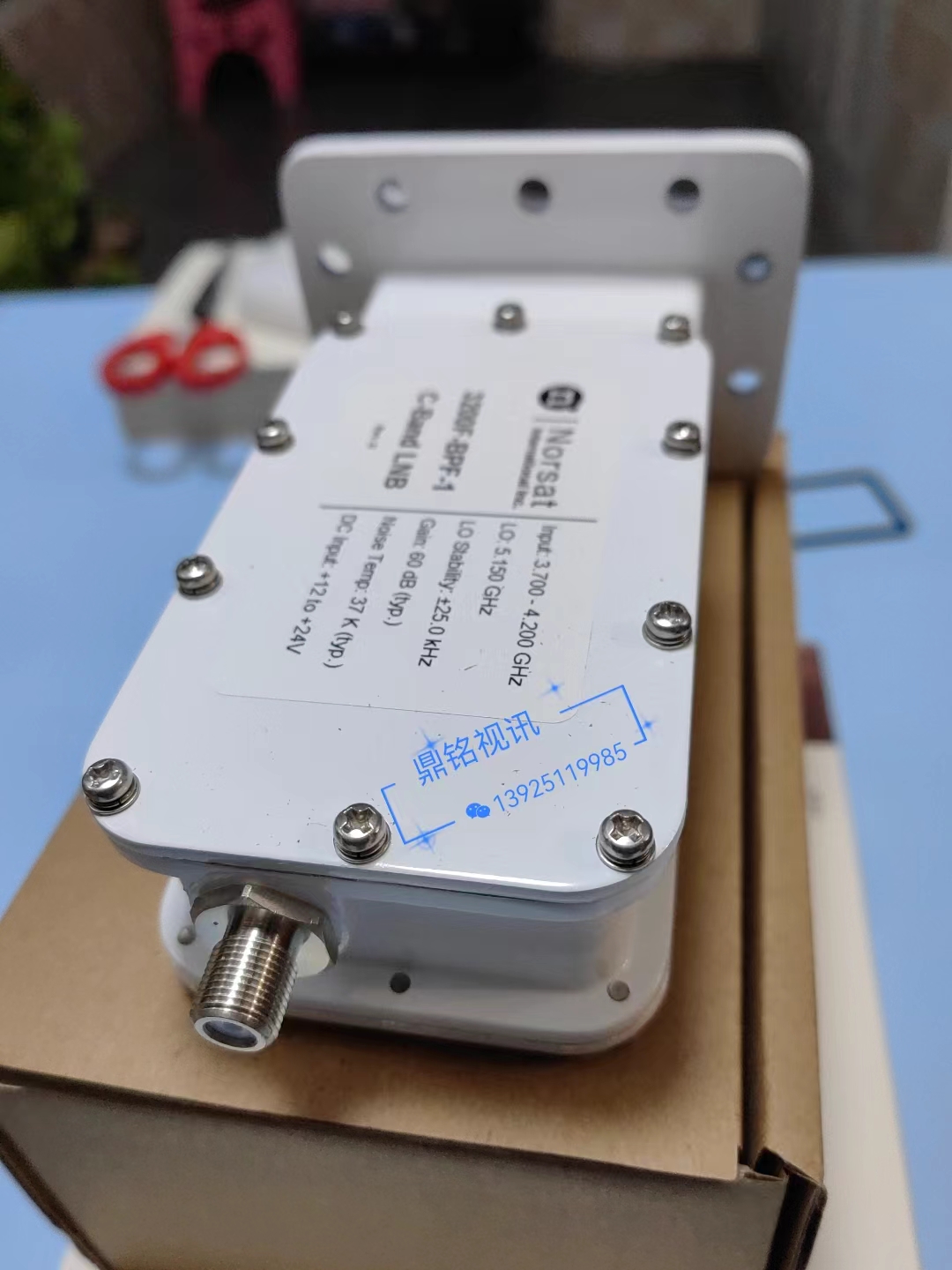

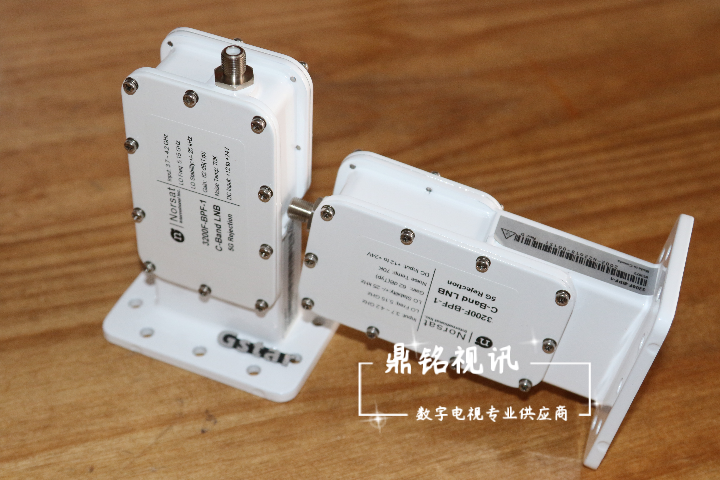

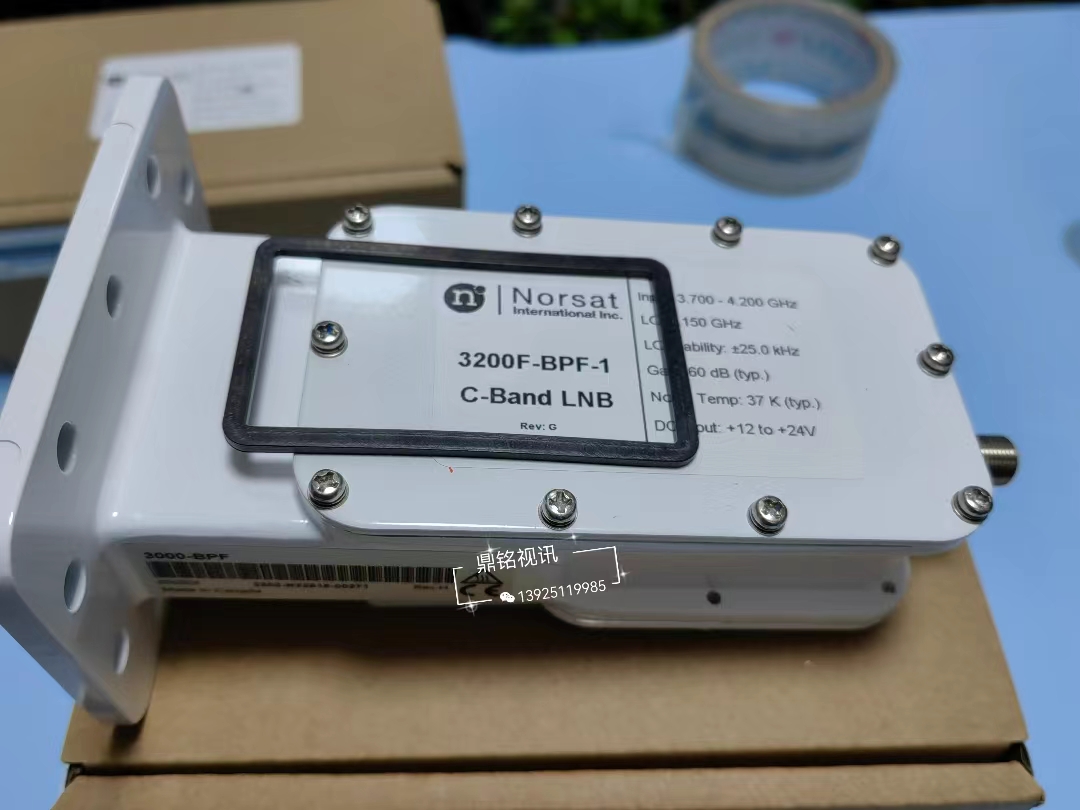

產品名稱：抗5G幹擾高頻頭（內嵌濾波器高頻頭）
產品型號：3200-BPF-1,3200N-BPF-1
產品描述：
3200-BPF-1抗5G幹擾高頻頭 :該係列C波段鎖相環(PLL)低噪聲下變頻器(LNB)可以在不影響性能的前提下,可將5G幹擾信號降至-20 dBm。
3200-BPF-1款高性能LNB與Norsat的BPF-C濾波器配合使用具有更好的抑製效果。
3200-BPF-1抗幹擾濾波一體化高頻頭可以選擇N型或F接頭輸出，N型輸出噪聲係數45°K，F型輸出37°K
技術指標：
| KEY SPECIFICATIONS | |
| Product Family | 3200-BPF-1 Series |
| Band | C-Band |
| LO Type | PLL |
| # of onboard LOs | Single-band |
| LO Stability | ± 10 kHz max. |
| Input Frequency - Band 1 | C-Band: 3.700 - 4.20 GHz |
| Output Frequency 1 | L-Band: 950 - 1450 MHz |
|
|
|
| RF SPECIFICATIONS | |
| LO Frequency 1 | 5.15 GHz |
| Phase Noise @ 1KHz offset | -80 dBc/Hz |
| Phase Noise @ 10KHz offset | -85 dBc/Hz |
| Phase Noise @ 100KHz offset | -95 dBc/Hz |
| Conversion Gain | 55 - 70 dBm |
| Input VSWR | 2.5 : 1 max. |
| Output VSWR | 2.5 : 1 max. |
| Output P1dB compression point | 9 dBm |
|
|
|
| ELECTRICAL SPECIFICATIONS | |
| Power Requirements | 12 - 24 V |
| Current Drain | 300 mA max. |
|
|
|
| INTERFACE SPECIFICATIONS | |
| RF Input Connector | CPR 229G |
| RF Output Connector | F-75 Ohm |
|
|
|
| ENVIRONMENTAL SPECIFICATIONS | |
| Temperature - Operational | - 40 to + 60˚C |
|
|
|
| PHYSICAL SPECIFICATIONS | |
| Dimensions (L x W x H) | 144 x 70 x 98 mm |
| Weight | 0.5 kg |

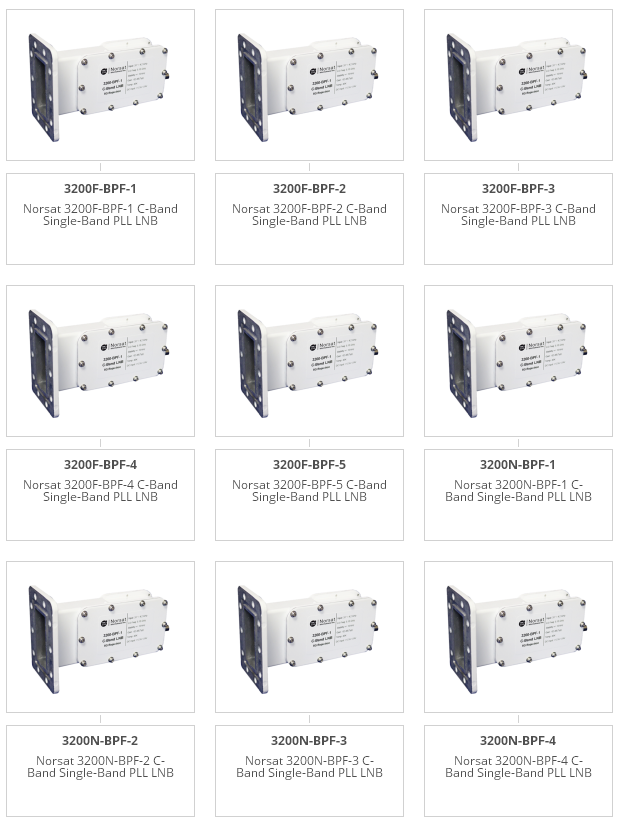

可以根據第二圖選型數據匹配型號的內嵌濾波器抗5G幹擾高頻頭，部分現貨，批量訂貨貨期約30~70個工作日
