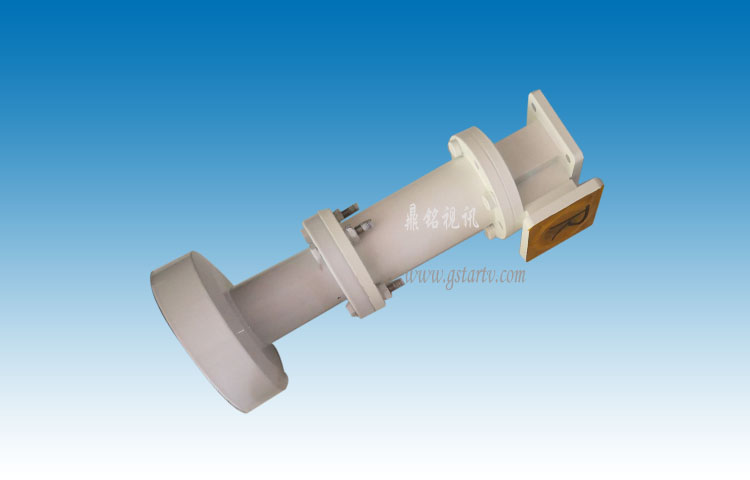

產品名稱：KU波段雙圓極化饋源

產品型號：KU2P-L/R

產品介紹：

在衛星通信中運用於拋物麵天線等天線係統中的Ku頻段線圓極化一體化收發饋源。它采用同軸嵌套的緊湊結構，工作於Ku頻段，結構緊湊，體積小，性能優良，適於小口徑天線的應用。

KU波段雙圓極化饋源的基本結構包括Ku波段頻率圓波導、法蘭盤、同軸波導、Ku波段頻率圓極化器和Ku波段頻率雙工器，Ku波段頻率圓錐波紋喇叭等，其同軸饋源喇叭與同軸圓極化器的一個端口連接，同軸圓極化器的另一個端口與同軸過渡波導直徑較大的一個端口連接，采用CNC精密機械加工製造，精度高

KU波段雙圓極化饋源工作於雙圓極化，具有旋轉對稱的輻射方向圖，

KU波段雙圓極化饋源可拆除圓極化器加裝濾波器可工作於雙線極化，具有旋轉對稱的輻射方向圖，小於-40dB的交叉極化電平，良好的收發隔離度和反射損耗等優異的輻射性能。

產品指標：

工作頻率：接收10.7~12.75GHz 發射13.75‑14.5GHz，

駐波比：≤1.5

增益：48dB(1.2m偏饋天線，F/D=0.6)

饋源接口：WR75

KU雙圓極化饋源可以用於接收低軌衛星與同步圓極化衛星信號，尤其適用於中星9號高標清圓極化節目接收
