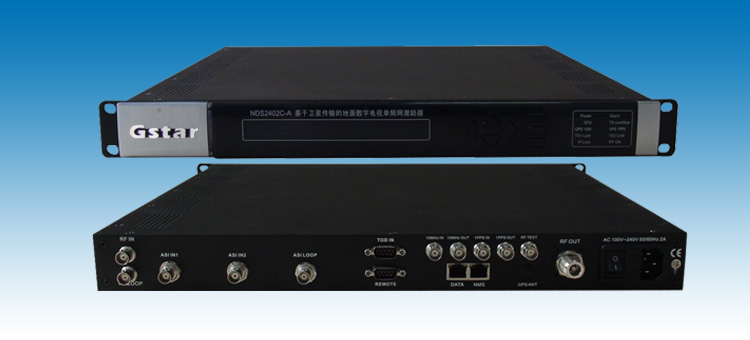

產品名稱：地麵數字電視廣播激勵器 （支持基於衛星傳輸的單頻網）

產品型號：Gstar-2402C-A

產品概述：Gstar-2402C-A 基於衛星傳輸的地麵數字電視單頻網激勵器是按照中國數字地麵廣播的標準GB20600-2006及GDJ 067-2015-基於衛星傳輸的地麵數字電視單頻網激勵器技術要求和測量方法。而研發的高性能激勵器。該設備具有2路ASI輸入，1路ASI環出，1路RS232/485接口。支持內置 GPS模塊（可選）,支持100M IP輸入；完全支持GB20600-2006標準覆蓋的所有330種工作模式、具有GPS 10MHz及1PPS輸入端口；支持單頻網，衛星單頻網和多頻網工作模式；支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值），可改善發射機的輸出性能。
    該設備頻率範圍為30~960MHz，具有優異的射頻輸出性能及頻率穩定度，支持本地和遠程配置調製參數。可廣泛應用於地麵數字電視廣播網絡組建和機頂盒設計的生產和測試。

主要特性

完全支持GB20600-2006，GDJ 067-2015-基於衛星傳輸的地麵數字電視單頻網激勵器技術要求和測量方法
同時支持標準單頻網及衛星單頻網模式和多頻網
同時支持多載波及單載波
支持反饋式自適應校正預失真功能，先進的自適應算法
針對多合體高效率功放特別優化，校正效果特別好
內置 GPS模塊（可選）,支持100M IP輸入
優異的相位噪聲及MER性能，MER≥45db
射頻頻率輸出範圍30~960MHz，0.1Hz步進
采用恒溫晶振，頻率穩定度高達0.1ppm
具有各種監控和報警功能。
具有MLC和ALC控製功能
支持10MHZ監測輸出、本振監測輸出和RF監測輸出。
支持發射機輸出信號監測，發射機輸出的射頻指標MER監測精度不低於40db,帶肩監測精度不低於50db,誤差不超過2db.
保證開關機無脈衝信號，更好保護發射機。
支持液晶&按鍵操作
支持網絡管理web

技術指標



輸入	2路ASI輸入，支持2路ASI無縫切換，支持熱備份，BNC接口，陰型，75Ω，1路ASI環出，1路RS232/485接口。
	支持100M  IP輸入，UDP協議
	GPS/ 10Mhz參考時鍾輸入以及環出 ，BNC接口，陰型，50Ω
	GPS 1PPS輸入以及環出，BNC接口，陰型，TTL電平，50Ω
調製	標準	GB20600-2006
	FFT	1，3780，1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	幀格式	420、595、945 、420旋轉、945旋轉
	FEC	0.4、0.6、0.8
	交織深度	240、720
射頻頻率	監測輸出	10MHZ監測輸出、本振監測輸出和RF監測輸出
	監測輸出接口	BNC型，陰型，50Ω
	射頻輸出接口	N型頭，陰型，50Ω
	頻率範圍	30~960MHz，0.1Hz步進
	功率穩定度	±0.3dB(24小時）
	頻率穩定度	≤1×10 -7 （使用內置頻率基準）
		≤1×10 -10  （使用外置頻率基準）
	帶肩比	≤-56dBc@ 中心頻率±4.2MHZ
	輸出電平	-20dBm~+0dBm，0.1dBm步進
	MER	≥ 45dB
反饋預失真	支持線性及非線性自適應校正，非線性校正ACPR提升12db（典型值），線性校正帶內平坦度校正增益10db（典型值）
	輸入電平範圍-15~+10dBm，推薦大於-10dBm可得到最佳預失真性能
係統	支持液晶&按鍵操作，web網絡管理，中文顯示
	可通過網絡進行軟件升級
通用	尺寸(寬x長x高)	482.6mm×415mm×44mm
	重量	4.0kg
	溫度範圍	-10~50℃(工作)，-15℃~60℃（允許工作）-20~80℃(存儲)
	電源要求	90V～264V AC, 47Hz～63Hz
	功耗	<30W
