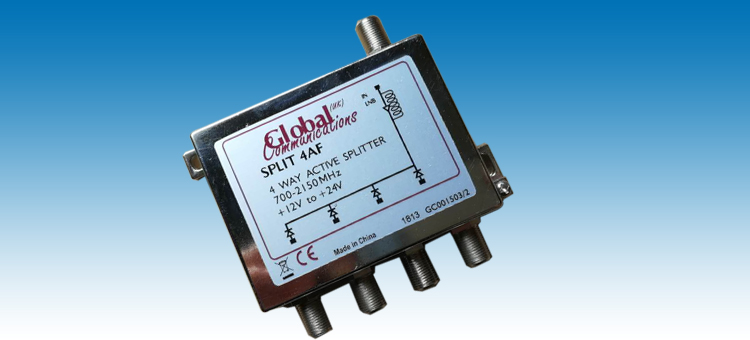

產品名稱：英國格勞保4路有源功分器

產品型號： SPLIT-4AF

產品描述：

SPLIT-4AF型4路有源無損耗功率分配器，它內置兩級低噪聲微波功率放大器，可將衛星天線LNB(降頻器)接收下來的衛星電視中頻信號，完整無損耗地分配到4台衛星電視接收設備中。如需要分配4 路以上的衛星中頻輸出信號，可選擇8功分器或可串接組合有源功率分配器即可獲得15、22、64 路或更多中頻信號輸出。

SPLIT-4AF型4路有源功率分配器可保證無串接信號電平衰減損耗，因使用此產品可相應減少衛星接收天線尺寸提高圖像質量起到重要作用。

SPLIT-4AF采用最新微帶均衡放大線路結構設計，可將700MHz以下頻率雜散信號有效抑製並衰減，從而可降低衛星電視接收設備之間的相鄰反射信號幹擾。

SPLIT-4AF采用抗電磁屏蔽設計，保證功率分配器不受外界雜散電磁波幹擾。

SPLIT-4AF在所有LNB電源輸入與輸出端口之間有四條直流電源供電通道，可由四台衛星接收設備任意為其LNB(降頻器)供電。

SPLIT-4AF有源無損耗功率分配器可自動選擇供電電源，且內置隔離直流二極管可防止多台衛星電視接收設備之間供電電源交插短路。

二、技術規格

輸入頻率：700-2150M

輸入與輸出信號損耗：0dB +/- 1.5dB(loss)

插入損耗：≤1dB/1.5dB(最大值)

隔離度：20dB(典型值)，14dB（最小值）

電壓駐波比VSWR：2：1（最大值）

阻抗：75歐（英製F陰型接頭）

功耗：≤30毫安（15-24伏直流電源）

外型尺寸：82×62×20 毫米

重量：230克

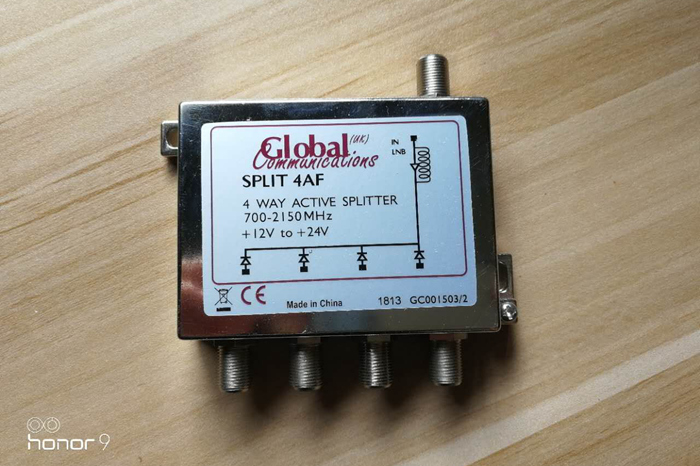

 SPLIT-4AF有源功分器正麵圖

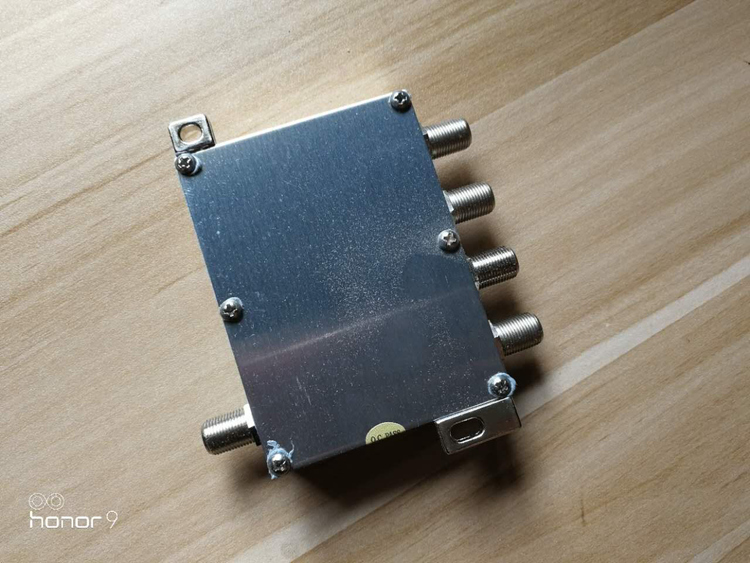

 GLOBAL SPLIT-4AF有源功分器背麵圖
