1.8米Ku波段衛星天線,KU頻段1.8米,1.8 米偏饋衛星通信地麵站天線

更新:2023/3/4 4:36:45      點擊:
  • 產品品牌   j9九游会
  • 產品型號   Gstar-DM180KU
  • 產品描述

    1.8 米偏饋衛星通信地麵站天線衛星通信係統固定站天線,用單偏置結構形式,天線結構上力求簡潔實用。...

產品介紹

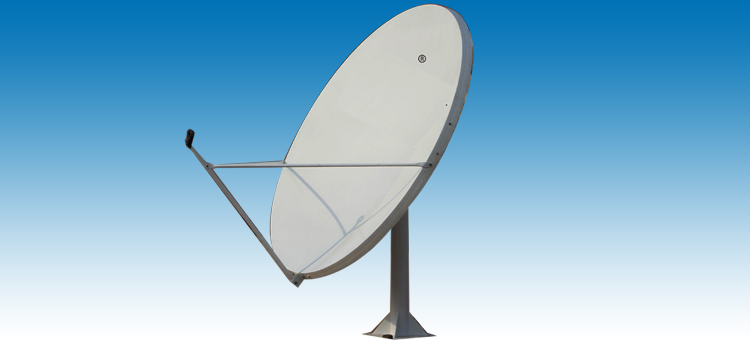

1.8米偏饋天線

產品名稱:1.8米偏饋KU天線 KU頻段1.8米衛星天線

產品型號:Gstar-DM180KU

產品特點

1.8 米偏饋衛星通信地麵站天線衛星通信係統固定站天線,用單偏置結構形式,天線結構上力求簡潔實用。

1.8 米偏饋衛星通信地麵站天線曲線較為平坦,同時采取反射麵分瓣結構,分瓣數量為 1~2 塊麵板,使之便於運輸貯藏。

1.8 米偏饋衛星通信地麵站天線天線固定方式靈活多樣,根據安裝位置條件,即可以采用地基固定,也可以采用活動基礎固定。

工作原理

1.8 米偏饋衛星通信地麵站天線的基本電氣特性是把饋源置於拋物麵的焦點(前饋)或副麵虛焦點置於拋物麵的焦點(雙鏡後饋,饋源置於副麵的另一虛焦點)

1.8 米偏饋衛星通信地麵站天線發射信號電磁波時饋源發出的球麵波經反射變成平麵波,並在天線反射麵口徑平麵達到等相;

1.8 米偏饋衛星通信地麵站天線接收信號時按照天線發射接收互易原理,信號電磁波按相反路徑傳輸。

1.8 米偏饋衛星通信地麵站天線特點是通過截取園對稱拋物麵的一部分,使饋源相對拋物麵焦軸偏轉一個小角度實現照射。

1.8 米偏饋衛星通信地麵站天線在具有拋物麵特性的同時,改善了天線第一旁瓣電平。

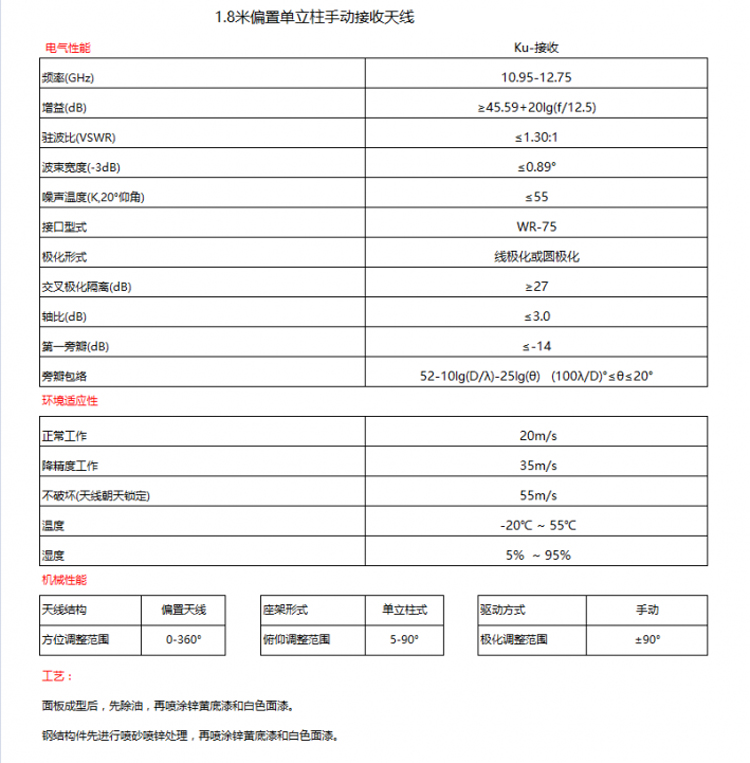

技術數據:
