GSTAR-DM180KU電動天線 1.8米VSAT收發天線 1.8米ku頻段電動天線

更新:2024/7/31 3:41:22      點擊:
  • 產品品牌   j9九游会
  • 產品型號   DM80KU
  • 產品描述

    1.8米ku頻段電動衛星天線,反射麵采用高效率高強度鋁合金材質,采用單偏執曲麵,配合波紋喇叭饋源,天線實現高增益,低旁瓣的通信電氣指標,天線整體結構采用鋼結構立柱轉動頭半轉台結構,支持手動/電動控製,...

產品介紹

產品名稱: 1.8米電動VSAT天線 1.8米ku頻段電動天線

產品型號:DM180KU

產品概述:

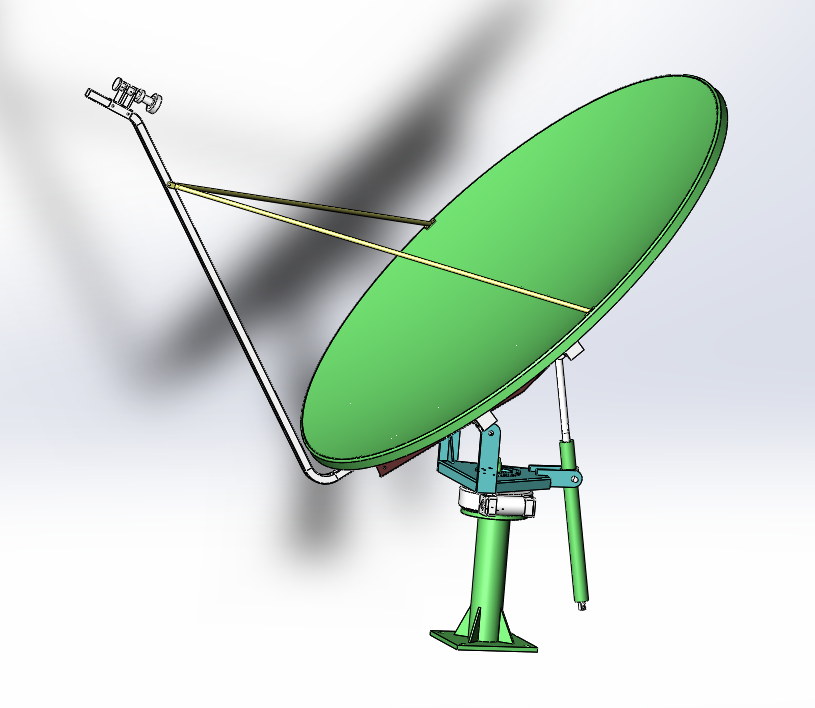

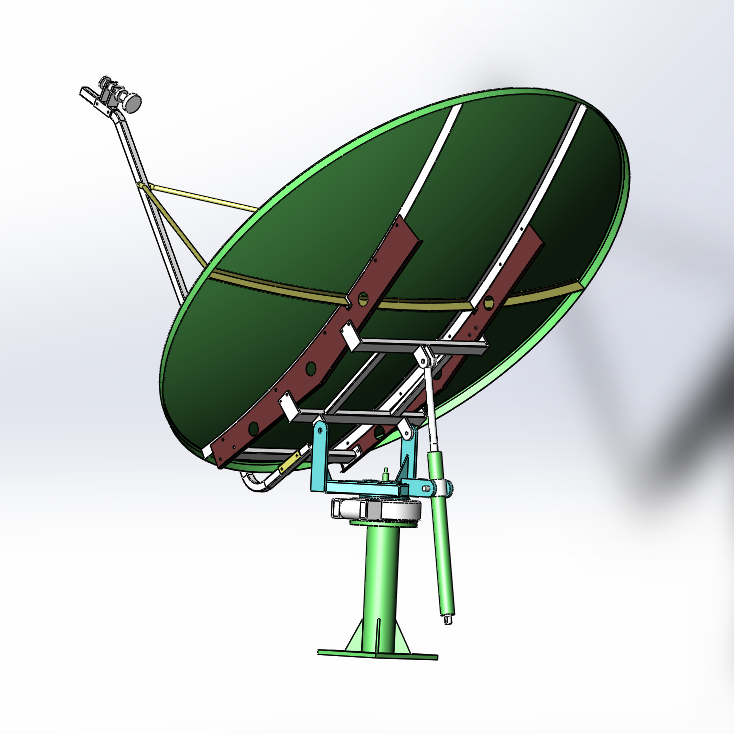

1.8米ku頻段電動衛星天線,反射麵采用高效率高強度鋁合金材質,采用單偏執曲麵,配合波紋喇叭饋源,天線實現高增益,低旁瓣的通信電氣指標,天線整體結構采用鋼結構立柱轉動頭半轉台結構,支持手動/電動控製,表麵噴砂噴鋅全防鏽處理,結構穩定,使用壽命長,天線整體重量350kg,運輸、天安裝方便。

技術數據:

    Ku-接收 Ku-發射
頻率 (GHz) 10.9512.75 14.0014.50
增益 (dBi) 45.6 46.7
天線效率( % 65.4 64.8
駐波 (VSWR) 1.25∶1 1.25∶1
帶寬 (-3dB) 0.85 ° 0.76 °
極化方式 兩端口線極化、手動調整
噪聲溫度 2 Port Feed
10 ° 仰角 45K
20 ° 仰角 38K
功率容量   1000W
饋源插損 0.20dB 0.20dB
 -發隔離 85dB
交叉極化隔離 35dB(on axis) 35dB(on axis)
副瓣包絡 29-25LOG( ) dBi 1 ° ≤ ≤ 20 °
  -3.5 dBi 20 ° < ≤ 26.3 °
  32-25LOG( ) dBi 26.3 ° < ≤ 48 °
  -10(Average) dBi > 48 °
機械指標


口徑 1.8m 偏執
方位轉動範圍 AZ: ± 180° 電動驅動連續轉動
俯仰轉動範圍 EL: 5°90° 電機驅動連續轉動
電機功率 380V  300w
驅動減速結構 蝸輪蝸杆減速
俯仰轉速 0.8°s
方位轉速 0.2°s
天線重量 310公斤
表麵精度 0.5mm
偏執角 22.4°
環境特性

      備注
工作風速 20m/s 正常
工作風速 27m/s 降精度工作
生存風速 56m/s 天線朝天鎖定
環境溫度 -40°60℃ -
相對濕度 0%100% -
降雨 100mm/小時 -
抗震能力   8度烈度地震 -
冰雪載荷 13mm裹冰正常工作 -
太陽輻射 1135Kcal/h/
天線控製係統

  GSTART- A1天線控製器是一套天線指向係統,可以手動或自動控製天線轉動,使得天線精確對準衛星。

  GSTART- A1天線控製器采用了ARM9 係列處微處理器,為天線跟蹤係統算法的準確性、穩定性提供了可靠保障。本係統提供了標準的RJ45網線接口,可以實現遠距離控製。人機交互界麵采用了4.3寸彩色觸摸屏,外觀設計大方、係統操作簡便,是小口徑地麵站天線理想的選擇。
  GSTART- A1天線控製器提供方位、俯仰、極化三個驅動軸,方位、俯仰驅動軸需要采用三相異步電機,極化采用220V單相電機。控製和驅動部分集成於標準2U機箱內,
