NJT8371 Ku波段40W BUC功率放大器
更新：2023/5/31 23:22:38 點擊：
- 產品品牌 JRC
- 產品型號 NJT-8371
- 產品描述
：NJRC公司製造的NJT-8371係列KU波段BUC功率放大器向著小尺寸方向發展，其小功耗以及由耐惡劣環境的材料製造的特點也成為高品質BUC的衡量指標...
產品介紹

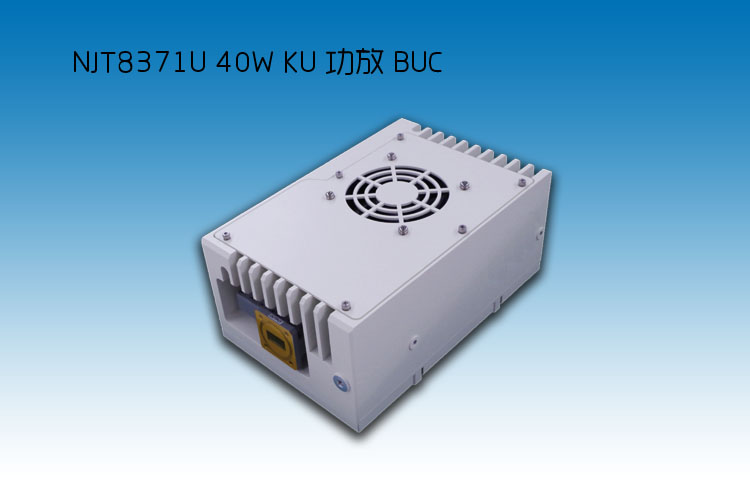

產品名稱：Ku波段40W BUC功率放大器
產品型號：NJT-8371U
產品特點：NJRC公司製造的NJT-8371係列KU波段BUC功率放大器向著小尺寸方向發展，其小功耗以及由耐惡劣環境的材料製造的特點也成為高品質BUC的衡量指標。
NJRC所有的BUC都可以在-40C至+65C，相對濕度在0-**，降雨等級在60mm/Hour環境下工作。所有的產品在出廠時都經過美國軍事質量控製標準的完全測試，平均故障間隔時間大於8000小時。
產品選型：
|
Model No |
RF Frequency | Output Power | IF Connector | Power Requirement | M&C Option |
| NJT8371UNMK | 13.75 to 14.5 GHz |
+46 dBm min. @ Psat (40W) |
N-type(50Ω) |
Power Supplied from MS Connector |
FSK Communications M&C |
|---|---|---|---|---|---|
| NJT8371UFMK | F-type(75Ω) | ||||
| NJT8371UNMKA | N-type(50Ω) |
Power Supplied by AC/DC PSU PSU Page Link |
|||
| NJT8371UFMKA | F-type(75Ω) | ||||
| NJT8371UNMR | N-type(50Ω) |
Power Supplied from MS Connector |
RS-232C M&C | ||
| NJT8371UFMR | F-type(75Ω) | ||||
| NJT8371UNMRA | N-type(50Ω) |
Power Supplied by AC/DC PSU PSU Page Link |
|||
| NJT8371UFMRA | F-type(75Ω) |
|
Items |
Parameters |
| RF Output Interface | Waveguide, WR75 (with Groove) |
|---|---|
| IF Input Interfance | Coax. Connector, N-type Female (50 Ω) |
| Coax. Connector, F-type Female (75 Ω) | |
| Saturation Output Power (Psat) | +44 dBm min. @ +25 ℃ |
| ACPR | -30 dBc typ., 26 dBc max. @ Pout = +44 dBm |
| Small Signal Gain | 72 dB nom., 66 dB min. |
| Input Power Voltage Requirement | +48 VDC (+36 to +60 VDC) [DC Power Products] |
| 90 to 264 VAC [AC Power Products] | |
| Power Consumption | 220 W typ. @ Pout = +42 dBm |
| 260 W typ., 290 W max. @ Psat | |
| Operating Temperature Range | -40 to +60 ℃ |
| Waterproof / Dustproof (IP-code) | IP67 |
| Weight | 4.2 kg |
|
Dimension (w/o Interfaces & Screws) |
(L) 230 x (W) 150 x (H) 100 mm |
我們可提供JRC品牌 1.5W 、 3W、 4W、 6W 、8W 、 16W、 25W 、40W等KU波段BUC功率放大器全係列產品 歡迎谘詢，選購
