7.3米X頻段地麵站 dish antenna 地麵站X波段上行和下行天線
- 產品品牌 DM j9九游会
- 產品型號 DM-730XPY
- 產品描述
DM-730XPA 7.3米X頻段地麵站天線下行頻率為7.25-7.75 GHz，上行頻率為7.9-8.4 GHz X頻段在空間應用方麵有空間研究、廣播衛星、固定通訊業務衛星、地球探測衛星、...
產品名稱：X波段上行和下行天線 X頻段地麵站
產品型號： DM-730XPA
產品描述：

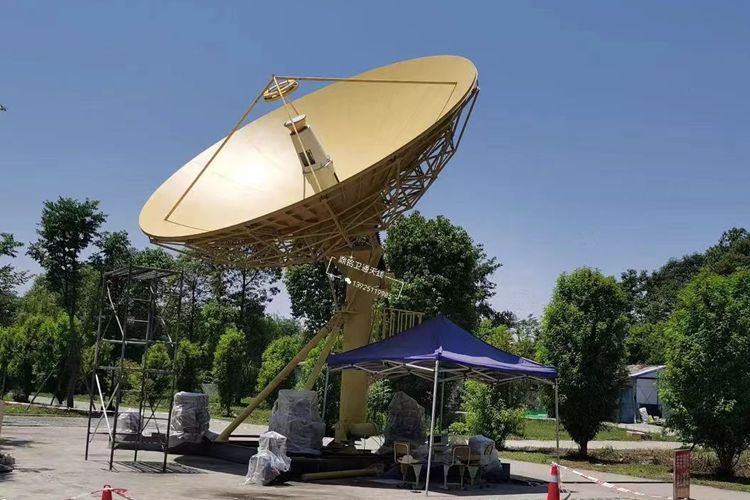

DM-730XPA 7.3米X頻段地麵站 ，采用高精度鋁板反射麵，立柱式方位、俯仰型座架，驅動方式有電動和手動兩種。通過簡單轉換，X波段可工作於圓極化和線極化兩種方式，饋源係統作部分改裝後，亦可作為衛星通信天線\雷達雙振天線等。符合GB/T19001-2008、GJB9001B-2009標準，滿足ITU-T、ITU-R有關技術規定和要求。

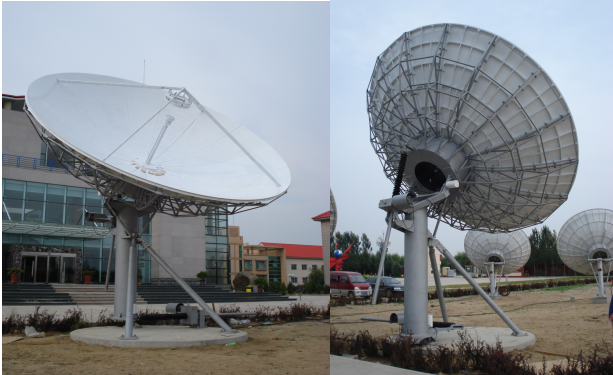

DM-730XPA 7.3米X頻段地麵站天線由主反射麵、副反射麵、饋源係統、主力骨架、立柱和方位、俯仰傳動組合等部分組成。主反射麵為鋁板薄殼結構，具有重量輕、剛度大、製造安裝方便等特點。方位、俯仰傳動係統由渦輪、渦杆加絲杠副組成，結構簡單可靠，轉動靈活輕便。整個天線造型美觀，可靠性高，使用方便。
DM-730XPA 7.3米X頻段地麵站天線麵板塗覆三防性能良好的鍶黃底漆和聚氨酯麵漆，鋼結構件先進行噴砂噴鋅處理，再塗覆鍶黃底漆和聚氨酯麵漆，M12以下緊固件采用不鏽鋼材料，使得天線能夠適應各種惡劣環境。
DM-730XPA 7.3米X頻段地麵站天線下行頻率為7.25-7.75 GHz，上行頻率為7.9-8.4 GHz X頻段在空間應用方麵有空間研究、廣播衛星、固定通訊業務衛星、地球探測衛星、氣象衛星等用途。雨衰減對X頻段的信號傳輸有一定的影響。
技術數據：
|
型號 |
DMr-730XPA 7.3米X波段衛星通信地球站天線 |
||
|
工作頻段 |
X波段 |
||
|
接收 |
發射 |
||
|
7.25-7.75 GHz |
7.9-8.4 GHz |
||
|
天線增益, |
57.8 |
58.9 | |
|
極化 |
線、圓可選 |
||
|
交叉極化鑒別率 |
35 |
35 |
|
|
33 |
33 |
||
|
圓極化軸比 |
2端口饋源 |
1.5dB |
|
|
電壓駐波比 |
2端口饋源 |
1.25 |
1.25 |
|
噪聲溫度 |
10° 仰角 |
50° K |
|
|
(2端口饋源) |
30° 仰角 |
39° K |
|
|
|
50° 仰角 |
36° K |
|
|
-3dB波束寬度, Mid-band |
0.27° |
0.23° |
|
|
G/T值 (El> 10° ) |
35.2dB/° K ( 70° LNA ) |
||
|
饋源插損, dB |
0.25 |
0.2 |
|
|
功率容量, KW |
3 |
||
搭載Gstar-SATRTRACKER A1天線控製器可以升級成自動跟蹤天線係統
| 機械特性 | |||
| 天線口徑 | 7.3 m | ||
| 天線類型 | 環焦型天線 | ||
| 天線座架形式 | 俯仰 / 方位 | ||
| 天線轉動方式 | 電動/自動 | ||
| 重量 | 3700 kg | ||
| 功耗(電動) | 0.75kw | ||
| 反射麵精度 (RMS) | ≤ 0.5mm | ||
| 天線指向範圍 | 方位 | ± 95° , ± 65 ° (連續) | |
| 俯仰 | 0° ~90° (連續) | ||
| 極化 | 360° (連續) | ||
| 伺服係統 | 方位轉速 | 0.1° /S ( 0.02° /S ) | |
| 俯仰轉速 | 0.1° /S ( 0.02° /S ) | ||
| 極化 | 1° /S | ||
| 環境特性 | |||
| 工作風速 | 72km/h 陣風97km/h | ||
| 不破壞風速 | 216km/h | ||
| 環境溫度 | -40℃ ~ + 60℃ | ||
| 相對濕度 | 100% | ||
| 太陽輻射 | 1135Kcal/ h/ m2 | ||
| 地震 | 0.3g水平, 0.15g垂直 | ||
| 冰雪載荷 | 13mm裹冰正常工作; 25mm裹冰不破壞 | ||
