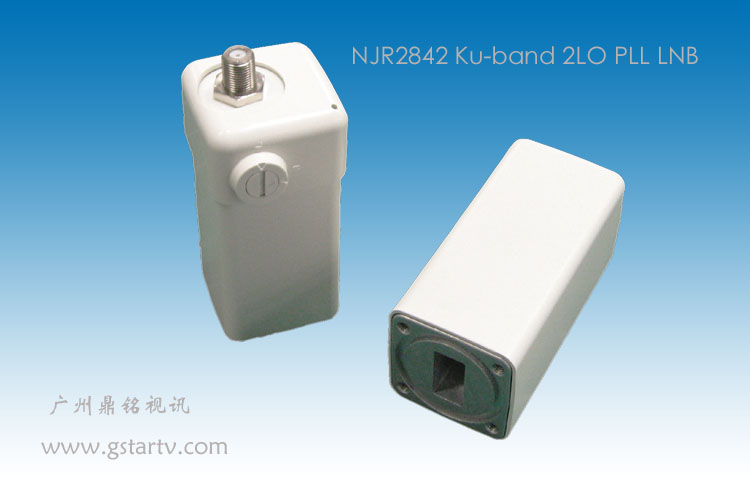

產品名稱：KU雙本振分體高頻頭（22K切換）

產品型號：NJR2842係列

產品特點：NJR2842係列Universal Ku波段 雙本振 PLL LNB 可通過22kHz脈衝信號的切換方式的工程用鎖相環技術的分體單極化高頻頭，用於VSAT通信係統信號監測

產品參數：

項目	規格
射頻輸入接口	波導, WR75 (帶凹槽)
中頻輸出接口	同軸接口, N型 母頭 (50 Ω)
	同軸接口, F型 母頭 (75 Ω)
射頻頻率	L波段: 10.7 ~ 11.7 GHz
	H波段: 11.7 ~ 12.75 GHz
中頻頻率	L波段: 950 ~ 1,950 MHz
	H波段: 1,100 ~ 2,150 MHz
本振頻率	L波段: 9.75 GHz
	H波段: 10.6 GHz
線性增益	62 dB max., 48 dB min. @ +25 ℃
噪聲係數(NF)	0.8 dB typ. @ +25 ℃
輸入電源的電壓要求	+12 / +24 VDC (+10 ~ +24 VDC)
電流消耗	內參考源: 170 mA max.
	外參考源: 200 mA max.
可保證運行的溫度範圍	-40 ~ +60 ℃
防水 / 防塵性能 (IP防護等級)	IP67
重量	F型: 210 g
	N型: 240 g
尺寸	(L) 82.2 x (W) 40 x (H) 40 mm (不含接口和螺絲)

產品選型指南：

型號	射頻頻率	參考信號規格	本振頻率安定性	中頻連接器規格
NJR2842L	10.7 ~ 12.75 GHz                    (L波段) 10.7 ~ 11.7 GHz (H波段) 11.7 ~ 12.75 GHz	內部參考源	+/- 50 ppm	F型 (75Ω)
NJR2842LN			(+/- 500 kHz typ.)	N型 (50Ω)
NJR2842H			+/- 10 ppm	F型 (75Ω)
NJR2842HN			(+/- 100 kHz typ.)	N型 (50Ω)
NJR2842S			+/- 3 ppm	F型 (75Ω)
NJR2842SN			(+/- 30 kHz typ.)	N型 (50Ω)
NJR2842E		外部參考源	與外部參考源同步	F型 (75Ω)
NJR2842EN				N型 (50Ω)

VSAT(甚小口徑衛星通信終端)衛星通信地麵站對於互聯網連接以及數據和語音通信是不可或缺的。


JRC是國內唯一一家提供衛星通訊設備所需組件的製造商，也是世界上為數不多的專業製造商之一。在發射器(BUC)和接收器(LNB)等部件的供應方麵擁有全球第一的市場份額。
