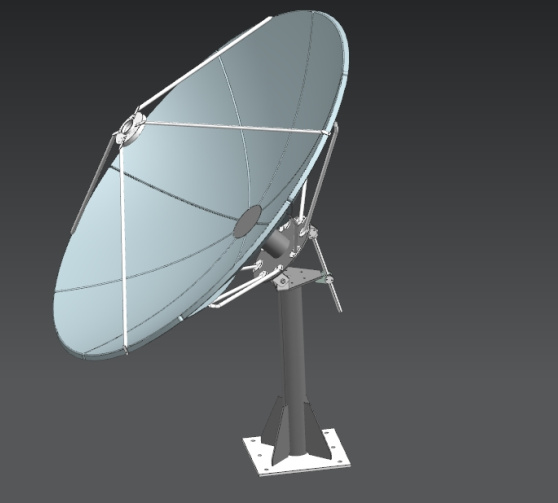

產品名稱：鋁合金板狀衛星天線  dish antenna

產品型號：Gstar-2.4-C/KU

產品描述：

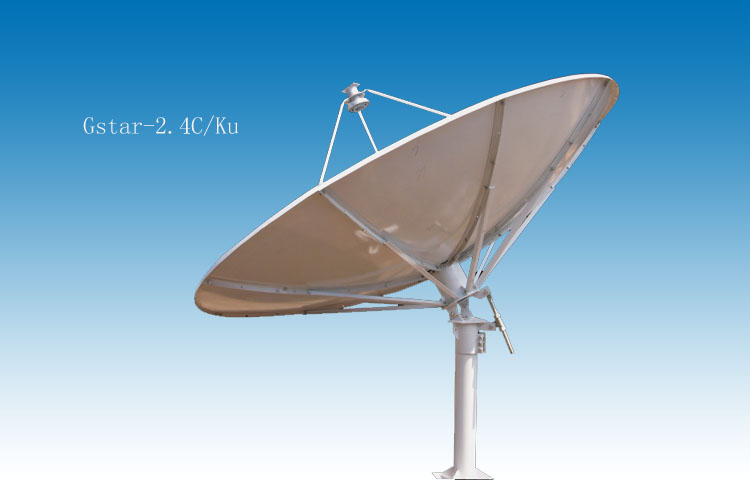

   Gstar-2.4-C/KU   2.4m衛星接收天線是用於接收C/KU波段頻段的衛星信號。

   Gstar-2.4-C/KU天線采用主焦前饋結構， 天線反射麵采用高強度鋁合金材料分塊模壓成型，從而使得主麵的精度和質量得到有效的保證。

   Gstar-2.4-C/KU天線麵板單塊麵板采用板厚δ≥1.5mm的防鏽鋁合金整體模壓成型，麵板可互換安裝；要求組裝後天線表麵精度小於0.5mm（RMS）

   Gstar-2.4-C/KU衛星接收天線為適應不同的環境條件，對天線各部件均進行了相應的耐候性防護處理，M14以下標準件采用不鏽鋼材質，天線全麵采用環保聚酯樹脂粉末靜電噴塑工藝處理，厚度≥85μm。提高抗腐蝕能力，滿足強酸雨環境要求。延長了天線在惡劣環境下的使用壽命。

天線主要特點

1. 結構彎管美觀、大方，產品具有高增益、高效率、低旁瓣、小電壓駐波比。

2. 天線造型美觀，剛強度良好，機械結構設計秉承簡潔原則，從而使得各個機械結構的可靠性更高。

3. 天線主麵和各個零部件采用分體式結構，便於運輸。安裝程序簡便，結構簡單可靠，便於安裝。

3. 天線80%以上的零件采用磨具衝壓成型，從而使得天線整體精度高、整體質量有更高的保障。

天線技術指標：

序號	投標貨物的技術規格、技術性能指標說明				備注
1	波段		C波段	Ku波段		無
	產品型號		Gstar-2.4C-04bs	Gstar-2.4KU-12bs		無
2	工作頻率（GHz）		3.4--4.2	10.7～12.75		無
3	天線口徑（m）		2.4	2.4		無
4	反射麵材質瓣數		8瓣鋁合金	8瓣鋁合金		無
5	麵板精度		<0.5mm（R.M.S）	<0.5mm（R.M.S）		無
6	天線型式		主焦前饋	主焦後饋		無
7	天線增益（dBi）		G=37.5	G=47.5		無
8	第一旁瓣（dB）		≤-14	≤-17		無
9	廣角旁瓣包絡		32-25lgθ	32-25lgθ		無
10	電壓駐波比		≤1.2	≤1.2		無
11	天線噪聲溫度		（10°仰角）45°K	（10°仰角）57°K		無
12	極化方式		線極化、圓極化	線極化、圓極化		無
13	交叉極化鑒別率		≥30dB	≥30dB		無
14	饋源接口方式		CPR-229G/F	WR-75		無
15	饋源插損		0.2dB	0.2dB		無
16	天線驅動方式		手動	手動		無
17	天線調整範圍	0°~360°	0°~360°	0°~360°
		0°~90°	0°~90°	0°~90°
18	環境溫度		-55℃~65℃	-55℃~65℃		無
19	相對濕度		0%～100%	0%～100%		無
20	抗風能力		72km-97km/h；生存風速：200km/h；8 級風正常工作，10 級風降低精度工作，12 級風不破壞（朝天鎖定）	72km-97km/h；生存風速：200km/h；8 級風正常工作，10 級風降低精度工作，12 級風不破壞（朝天鎖定）		無
21	抗震能力		0.3G￠s（水平），	0.3 G￠s（水平），		無
			0.15 G￠s（垂直）	0.15 G￠s（垂直）
22	冰雪載荷		14mm裹冰正常工作，26mm裹冰不破壞	14mm裹冰正常工作，26mm裹冰不破壞		無
23	壽命		12年	12年		無

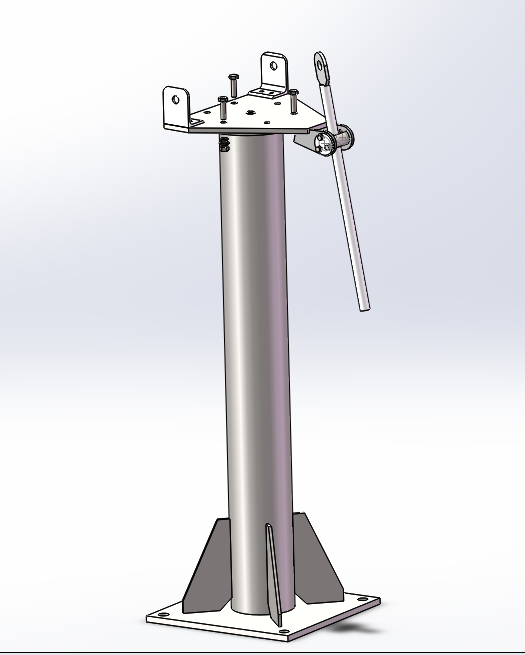

堅固的立柱底座

天線圖片可能與實際產品有所出入、具體請與我們客服聯係、可以根據用戶實際需求定製優化天線係統，歡迎合作

我們可以提供1.8米  2.4米  3米  3.7米前饋聚焦衛星接收天線 歡迎合作
