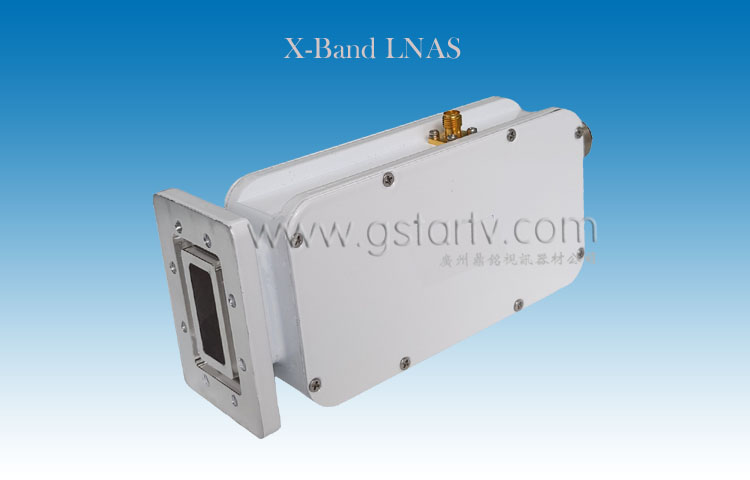

X波段低噪放，X Band LNAS
- 產品品牌 j9九游会
- 產品型號 X70LNAS
- 產品描述
X60LNAS-F/N X波段低噪聲放大器具有頻率範圍寬，增益高，噪聲係數小等優點，可用於各種射頻接收前端，天線下來接上本低噪聲放大器，可以放大天線接收到的微弱信號從而擴大接收距離，增加通信距離。...
產品名稱： X波段低噪放，X Band LNAS
產品型號： X60LNAS-F/N
產品概述：X60LNAS-F/N X波段低噪聲放大器具有頻率範圍寬，增益高，噪聲係數小等優點，可用於各種射頻接收前端，天線下來接上本低噪聲放大器，可以放大天線接收到的微弱信號從而擴大接收距離，增加通信距離。
X60LNAS-F/N X波段低噪聲放大器廣泛應用於衛星通信、電視轉播、中續通信、數據與圖象傳輸、雷達、遙控、遙感、電子偵察、電子對抗等領域。
技術特點： 可選功能：
■ 極低噪聲溫度 ■ 1:1或1:2冗餘備份功能
■ 擴展頻率定製 ■ LNA電源監控
■ 功耗低，性價比高 ■ 過載保護、限幅保護功能
■ 便於安裝易於維護
技術數據：
|
產品參數名目 |
指標數值 |
|
工作頻率 |
8.0-8.5GHz（其他頻段可定製） |
|
噪聲溫度 |
70K |
|
增益 |
60dB（其他增益可定製） |
|
幅頻特性 |
≤±1.5dBp-p |
|
工作溫度範圍內增益變化 |
≤±1.5dB |
|
恒定溫度下的增益穩定度 |
±0.1 dB/小時 |
|
±0.2 dB/24小時 |
|
|
P1dB輸出功率 |
≥10dBm |
|
最大不損壞輸入功率 |
0dBm |
|
雜散 |
≤-60dBc |
|
輸入/輸出駐波比 |
1.5/1.5 |
|
工作電壓/電流 |
+15VDC (DC 12V～18V)，約80mA |
|

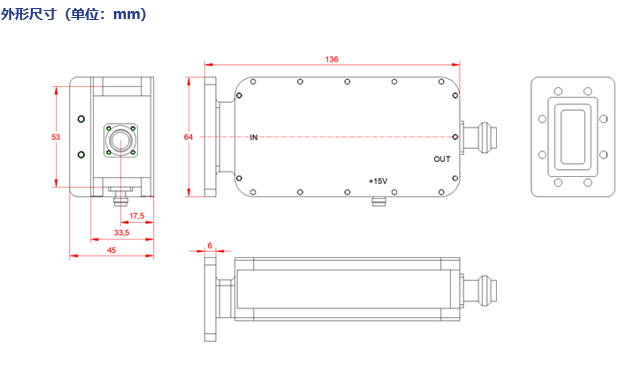

外形尺寸/重量 |
136mm×64mm×45mm，400g |
|
接口 |
輸入：波導BJ84對應法蘭FDM84（CPR112-G） |
|
輸出：SMA-50K（或N-50K可選） |
|
|
供電：SMA-K（或航空插頭可選） |
|
|
工作溫度 |
-40℃～+60℃ |
|
工作濕度 |
5%～100% |
