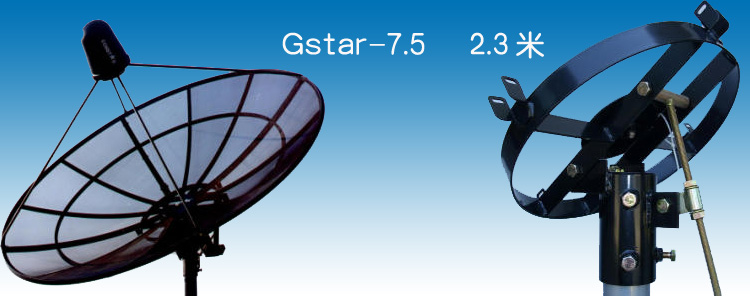

產品名稱：網狀拋物麵天線

產品型號：Gstar-7.5

產品描述：鋁合金網狀天線  具備優越性能,如：鋁合金網製造采用國際標準 S/C /Ku兼容超高精度超高性能 快捷安裝防腐防鏽 可靠耐用 具備如下特色：
   豪華設計：選用國際流行的黑色網狀設計，表層采用最新型啞光噴塗工藝處理，外形豪華美觀，曆久常新更使閣下的建築增添氣派。

   S/C/Ku兼容網麵：采用美國設計的高強度S/C/KU鋁合金網製造，確保接收各頻段的最佳性能。

  三重防鏽防腐蝕處理：
所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴塗"三重防腐處理達到密封防鏽力特強，即使耐鏽的鋁合金表層也采用噴塗處理，最適合沿海地區暴露在腐蝕性海風的環境下使用。
  快速簡易安裝設計：
反射器采用分瓣設計，每一瓣的網麵和骨架已經鉚裝完畢，無須現場插裝網片安裝更輕鬆方便，減少安裝時間，並提高網麵和骨架的連接強度，降低安裝人員的技巧對安裝精度的影響。

 ☆ 全鋁合金堅固反射器：反射器骨架用高強度鋁合金製成，配上高強度鋁合金網麵，因而具有優越的抗風能力，持久耐用。

中間支撐環：在天線龍骨間焊接中間支撐環，相當於將天線結構中薄弱那部分加強，這種設計也使網構成符合設計要求的曲線，增加天線的功效和增加反射能力。

經受考驗的防風結構：全鋁網狀反射器的低風阻抗風設計令天線更輕巧，風阻更小，抗風能力更強，如在樓頂屋麵安裝，可使天線重量和台風對屋麵造成的影響降到最低點。

獨特Bridge-Rib式龍骨設計：

獨特Bridge-Rib式設計比傳統的中空龍骨強度更高，確保天線堅固、耐用。

天線可使用MMDS一體化降頻器亦可用高效饋源接分體降頻器超遠程接收

此天線除可用於2.3G—2.7G MMDS信號遠程接收、1.0G—2.9G調頻微波遠程接收外；還可在廣東大部份地區接收香港UHF高清電視信號讓你接收到原汁原味的精彩節目。

技術指標：

Type  反射麵類型	8 sections or 4 sections
Operating Frequency 接收頻率	1.0-13GHz
Diameter 反射麵直徑	90＂（2.3m~2.4m）
Reflective Material  反射麵材料	Rolled Expanded C/Ku Mesh
F/D Ratio  焦徑比	0.40
Feed   饋源支撐	Prime Focus Quad Feed Support
Pole size 立柱規格	3.0＂（76mm）
Focal Length 焦距	36＂（915mm）
Gain 4.2GHz 增益	38.3dBi
Gain12.2GHz增益	46.5dBi (No Guarantee)
First Petal-side Level 第一旁瓣電平	≤ -16
Point Adjust Range指向調整範圍	Pitch Attitude:0~90° Orientation:0~360°
Net Weight  重量	66 lbs.(30kg)4section 82 lbs.(37kg) 8section
Shipping Size包裝體積	0.27 CBM
Standard Mount Ring Size     龍骨托座圈規格	4point, 24＂(61cm)

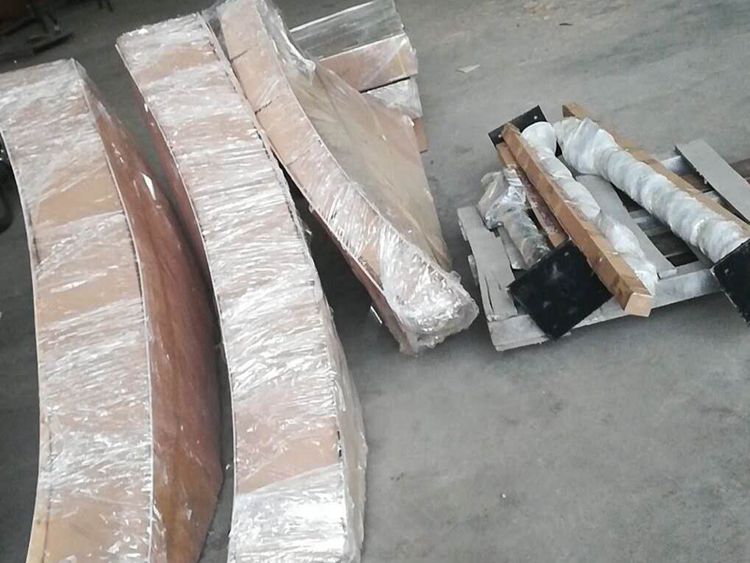

建議夾板保護反射麵，長途運輸建議打木架或做木箱

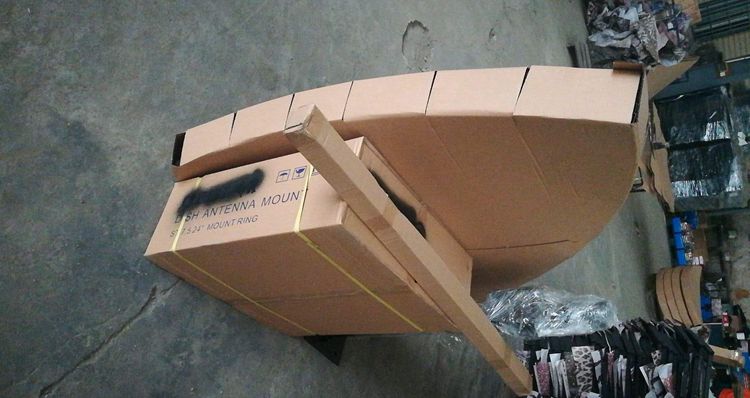

出廠標配紙箱圖

我們網狀天線產品出廠標配為紙箱包裝，金屬件為紙箱或者塑料布包裹,建議客戶們定製高強度木箱包裝，以保證在運輸過程中更安全不被損壞，費用由物流公司收取或者我們幫忙找木器加工的製作
