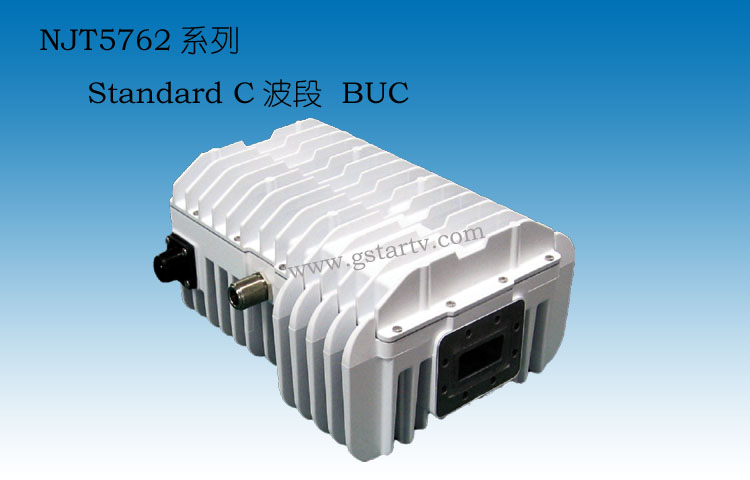

產品名稱：C波段10W BUC  C-band 10W BUC
產品型號： NJT5762 series、NJT5762、NJT5762N、NJT5762NM、NJT5762F、NJT5762F

產品描述：NJT5762係列標準C波段10W BUC （NJT5762 series Standard C-band 10W BUC）（型號：NJT5762N、NJT5762NM、NJT5762F和NJT5762FM）。

               NJT5762係列標準C波段10W BUC接收參考信號（10 MHz）和中頻信號（L波段：950至1525 MHz）輸入，並發送射頻信號（標準C波段：5.85至6.425 GHz）輸出。

               NJT5762係列標準C波段10W BUC安裝在一個單獨的、耐候的外殼中，額定戶外使用。該裝置具有一個N型或F型陰接頭輸入、一個WR137波導輸出（CPR 137槽法蘭）和用於直流電源輸入的可選MS接頭。

               NJT5762係列標準C波段10W BUC由+24和+48 V直流電源（範圍：+18至+60 V）輸入操作。

產品選型

型號	射頻頻率	輸出功率	中頻連接器規格	供電方式	M&C選項
NJT5762N	5.85 ~ 6.425 GHz	+40 dBm min. @ P1dB (10W)	N型 (50Ω)	中頻連接器重量	不適用
NJT5762F			F型 (75Ω)
NJT5762NM			N型 (50Ω)	MS 連接器供電
NJT5762FM			F型 (75Ω)
NJT5762NA			N型 (50Ω)	交流/直流電源供電 →
NJT5762FA			F型 (75Ω)
NJT5762KN			N型 (50Ω)	中頻連接器重量	FSK通信M&C
NJT5762KF			F型 (75Ω)
NJT5762KNM			N型 (50Ω)	MS 連接器供電
NJT5762KFM			F型 (75Ω)

項目	規格
射頻輸出接口	波導, CPR137 (帶凹槽)
中頻輸入接口	同軸接口, N型 母頭 (50 Ω)
	同軸接口, F型 母頭 (75 Ω)
射頻頻率	5.85 ~ 6.425 GHz
中頻頻率	950 ~ 1,525 MHz
本振頻率	4.9 GHz
P1dB輸出功率	+40 dBm min. 超過溫度的 (@ 1dB G.C.P.)
IM3	-28 dBc typ. @ 總的輸出功率 = +40 dBm - 3 dB
線性增益	64 dB nom., 58 dB min.
輸入電源的電壓要求	+24 / +48 VDC (+18 ~ +60 VDC) [直流電源產品]
	90 ~ 264 VAC [交流電源產品]

VSAT(甚小口徑衛星通信終端)衛星通信地麵站對於互聯網連接以及數據和語音通信是不可或缺的。JRC是一一家提供衛星通訊設備所需組件的製造商，也是世界上為數不多的專業製造商之一。

在發射器(BUC)和接收器(LNB)等部件的供應方麵擁有全球頂級的市場份額。
