天線放大器的典型電路

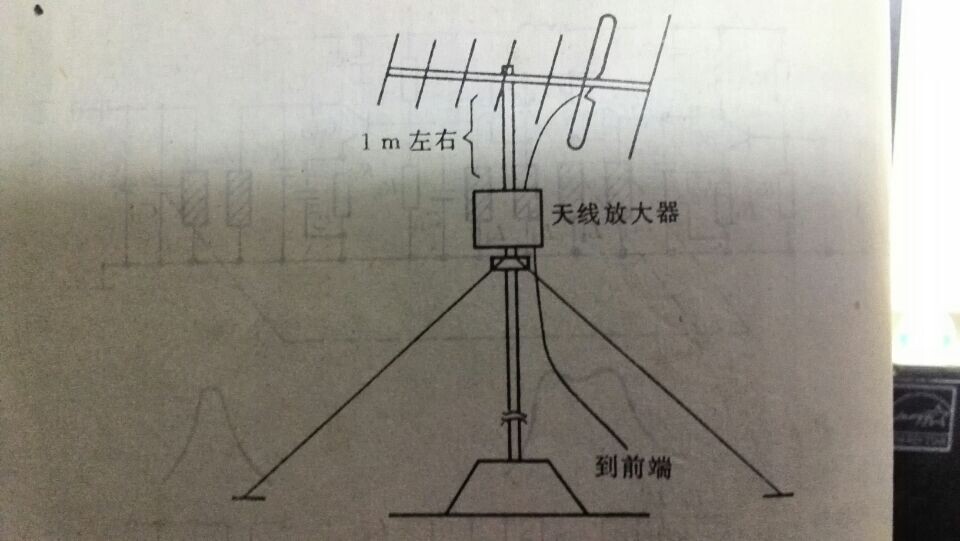

 在CATV係統中主要使用單頻道天線放大器，它隻放大一個頻道的電視信號，抗幹擾性能好。按我國電視製式的規定，一個頻道的電視信號所需要的頻帶寬度為8MHZ，工作頻率範圍按所需要放大的具體頻道而定，頻道內增益變化在1DB以內。

 .工作頻帶寬度8MHZ

 .頻帶內電壓增益≥15dB

. 頻帶內電壓增益不平坦度≤1dB

. 最大輸出電平98dB

. 頻帶內噪聲係數≤4.5dB

. 輸出電平駐波比≤2

.屏蔽係數65dB

.消耗電流10mA

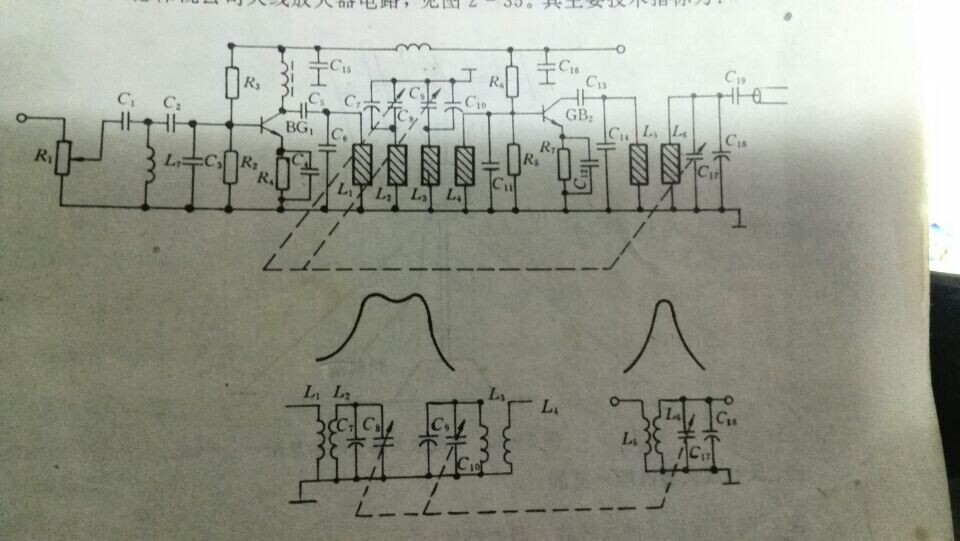

天線放大器，天線饋線把信號送入輸入端，Ṛ1為75Ω電位器，該電位器的阻值與天線饋線的特性阻抗相匹配，避免了反射。C1.C2.L7組成高通濾波器，允許45MHZ以上頻率信號通過。BG１.BG２為兩級放大器。C３.C１３.分別為隔直電容器。L１.L２.L３.L４.L５.L６為粗鍍銀銅絲做成的耦合電感器。

Ｃ８.Ｃ９.Ｃ１７為同軸三聯可變電容器。L2.C7.C8.及L3.C9.C10分別組成調諧回路，如上圖的下部分。天線放大器當這兩回路的諧振器頻率相等時，調節它們之間的耦合，可使諧振曲線出現雙峰。回路諧振時，回路中電流最大，通過電感L1.L2.L3.L4耦合輸出的 能量也最大，增益最高。同樣，L6與C17.C18為統調用。調節三聯可變電容器，可調諧在不同的頻道。該放大器的增益可做到≥15dB。改變Ṛ1則改變了輸入的大小，也就調節了輸出量。
