有線電視分配器是有線電視傳輸係統中一種重要的器件，在每個有線電視係統中有線電視分配器都是不可缺少的，

     有線電視分配器的作用：

     其一、是將一路信號功率平均分配給幾路或者十幾路（通常分為：二分配器，三分配器，四分配器，六分配器，八分配器，十分配器，十二分配器，十四分配器，十六分配器）等。

     其二、是將輸入、輸出端倒過來使用，可將二路、三路信號或者16路信號混合起來。

     在上述兩種作用中，使用的最多的是第一種，即平均分配功率

    在係統中，分配器的每一個輸出端不要空載也不要短路，應該保證阻抗匹配。

    分配器的類型：可以分為過流和不過流兩種，過流的分配器適用於60V集中供電的傳輸係統，不過流就普通線路

    有線電視分配器的技術特性：

    1 分配損耗L：也就是分配器輸入端和輸出端的信號電平差，單位是dB. (2分配 3dB  3分配 5dB   4分配8dB)

    2 隔離度S  一般要求大於20dB

    3 輸入阻抗和輸出阻抗 75歐姆

    4 電壓駐波比 1.1~1.7 之間

    5 工作頻率範圍  ：現在一般設計在5~1000MHz

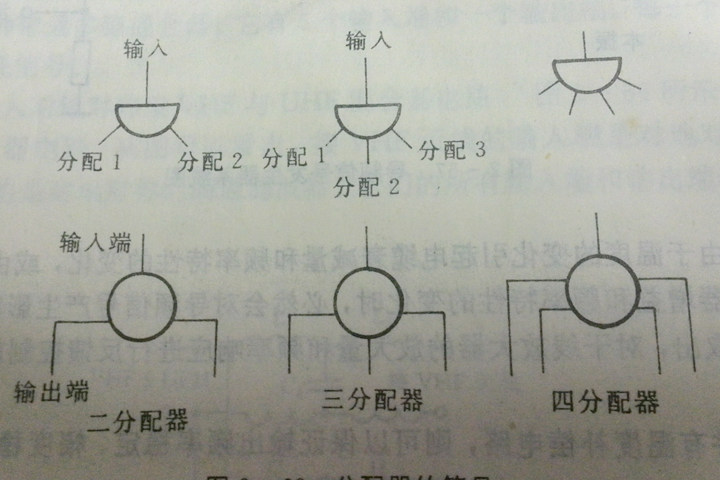

    有線電視分配器設計圖紙符號如下
