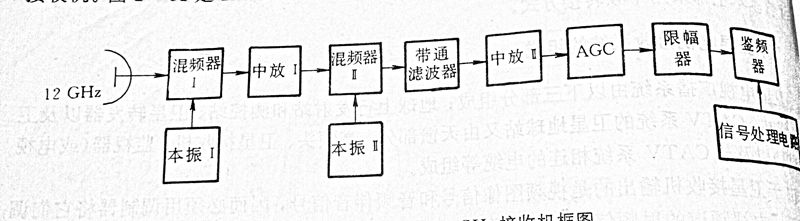

衛星接收機框圖：下行接收分集體接收和個體接收兩種，電路框圖基本相同，下麵介紹一種典型的個體接收機。如圖是12GHz直接混頻式個體接收機方框圖。

對12GHz頻段的接收機，信號都經過兩次變頻，第一中頻除提供增益外，主要是提高鏡像抗拒比；第二中頻則是提高鄰近波道選擇性和提高整機增益。為了充分利用發射機功率容量，衛星電視廣播係統都采用調頻製，故用鑒頻器解調。直接混頻式接收機要求混頻器噪聲要小。為此，一般都采用低噪聲混頻器。
