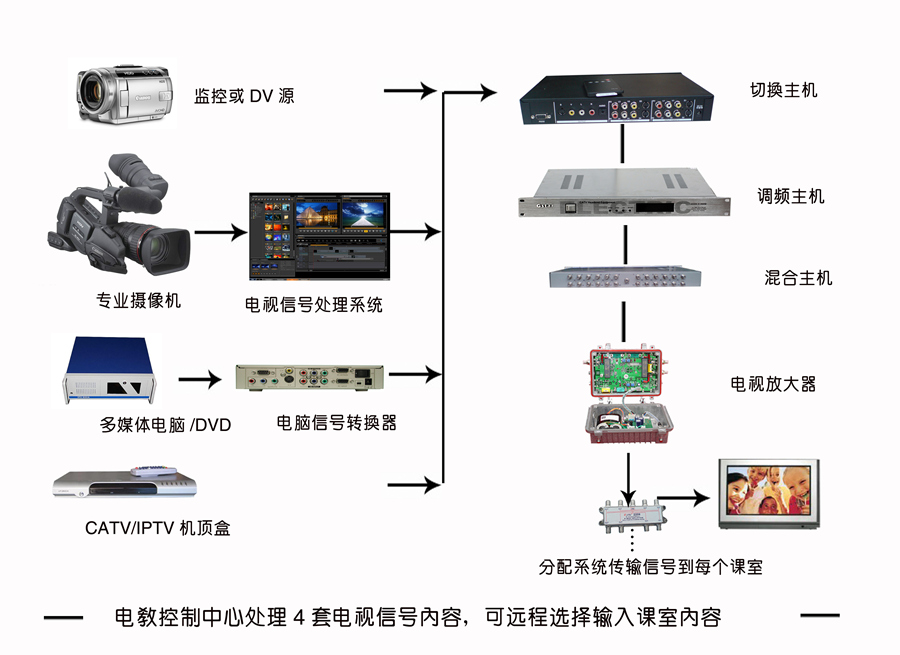

此圖片描述的是基於傳統有線電視傳輸技術的電教直播係統平台示意圖，傳輸的圖像品質相當於如今的城市有線電視（模擬信號）
多組信號源經過AV切換器進入廣播級調製器進行射頻調製處理後進入傳輸係統，終端采用電視機直接選台收看，有投影機的可以添置有線電視解調器解調信號顯示
當輸入信號基於網絡或者電腦的信號時，必須將HDMI、DVI、VGA格式的信號轉換成視頻信號才可以進入切換器處理（圖像品質略有下降）
如果有自辦節目需求，需要購置字幕機、特技切換台，以及一些特效處理設備進行圖像後期之後進入係統
由於電教係統的嚴肅性和品質要求，調製器選用真正中頻處理的調製主機（最簡單的判斷依據是具備IF中頻輸入輸出接口）以保證圖像品質和穩定性。
以上電教係統適用於監獄、戒毒所、學校等行業
