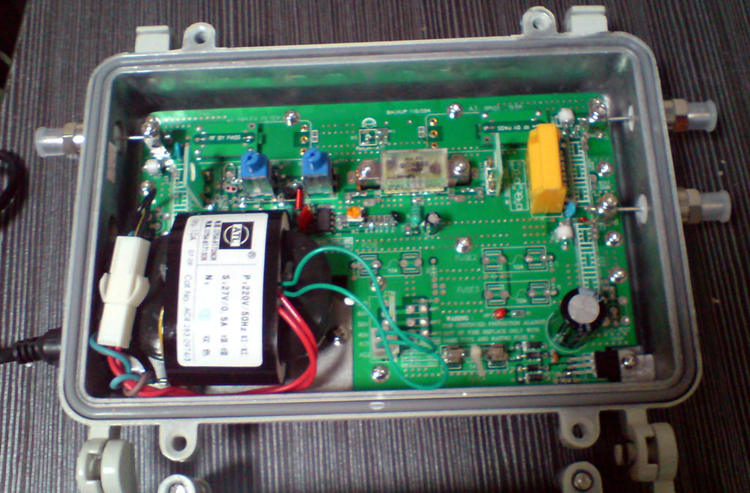

有線電視放大器的基本工作原理

　　(1)有線電視放大器的電路走向

　　從有線電視放大器輸入口(實際應用可以從輸出出口)的壓針銅頭接線柱經電感線圈,過電插片後經導線到保險管座入口分成兩路:一路經導線到各輸出口的過電插片後再經電感線圈到各輸出端;

另一路經保險管後通過電壓選擇插片進入變壓器,再輸出到橋式整流電路,經3端穩壓塊和濾波電容後供給放大芯片(5腳)工作，廠家不同電源的分路位置可能不一致,但原理一樣。

　　(2)放大器的信號走向

　　CATV信號必須從放大器輸入口進入,經高頻瓷介電容和防雷放電管進入增益調節旋鈕(也稱可調衰減)、均衡調節器(也稱可調均衡)，繼續經高頻瓷介電容進入放大器模塊輸入腳(1腳)和輸出腳(7腳),經固定均衡(有的放大器沒有)、分支(配)器輸出到放大器各輸出端。

注意固定均衡器隻是起到降低低頻信號以便於調節有線電視放大器輸出信號平衡作用,有的在放大模塊之前,效果一樣,在實際應用中如果不需要的話可以用一導線連接輸入輸出插孔即可。
