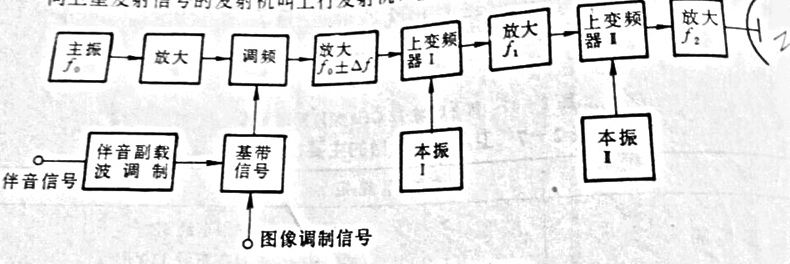

向衛星發射信號的發射機叫上行發射機，它的基本框圖如下。

                                            （上行發射機框架圖）

主振頻率一般為幾十兆赫，經放大後被視頻基帶信號調製。基帶信號由圖像視頻信號和伴音副載波調頻信號混合而成。已調波放大後，經上變頻器I將頻率提高到∫1。由於∫1的數值與發射機的頻率有關，一般在L、S波段。∫1經放大和上變頻後，載波頻率提高到發射頻率∫2,。∫2的大小是有規定的，對於12GHz下行頻率的衛星電視廣播係統，上行頻率指定為10.7GHz~11.7  GHz（對歐洲）和14.5GHz~14.8GHz（除歐洲以外的地區）。以及17.3GHz~18.1GHz（全世界）。對於下行頻率為L，S頻段的衛星直播係統則上行頻率為6GHz.

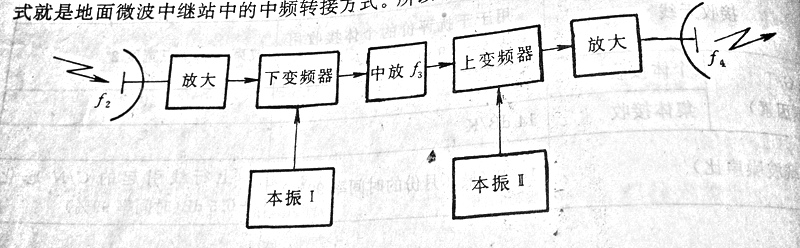

   星載轉發器的原理方框圖如下圖所示，圖中∫2是上行頻率，經放大後由下變頻器變為中頻∫3，將∫3信號放大後再經上變頻器變為下行頻率∫4.可見，星載轉發器的轉接方式就是地麵微波中繼站中的中頻轉接方式。所以電視衛星實際上就是中繼站，隻是把它搬到了宇宙高空。

                                                       （星載轉發器的原理框架圖）

  中繼轉接方式有三種：高頻轉接（微波轉接）、中頻轉接和群頻（視頻）轉接。高頻轉接需要足夠的發射機微波放大量，這在技術和器件上有一定難度，而且經濟代價高；至於群頻轉接需要將信號進行調製解調，會引入畸變，線路也複雜。中頻轉接是比較合適的方式，所以目前基本上都采用中頻轉接方式。
